Hvorfor er 2P 125A miniatyrbrytere avgjørende for pålitelig DC elektrisk beskyttelse

Abstrakt:Ettersom moderne solcelle- og kommunikasjonssystemer i økende grad er avhengig av pålitelig DC-strømfordeling, har effektiv kretsbeskyttelse blitt avgjørende.Galaxy Fusegir2P 125A miniatyrbryteredesignet for DC-applikasjoner som krever overbelastningsbeskyttelse, kortslutningsbeskyttelse og sikker kretsisolasjon. Basert på YRM9-125DC-plattformen støtter disse bryterne krevende lavspente DC-systemer samtidig som de tilbyr DIN-skinneinstallasjon, en 10kA brytekapasitet og samsvar med IEC 60947-2 og GB/T 14048.2.

Innholdsfortegnelse

• Hva er 2P 125A miniatyrbrytere?
• Hvordan fungerer 2P 125A miniatyrbrytere?
• Hva er nøkkelfunksjonene?
• Hva er de tekniske spesifikasjonene?
• Hvor er de ofte brukt?
• Hvordan bør du velge riktig DC effektbryter?
• Hva bør du vurdere under installasjonen?
• Ofte stilte spørsmål
• Konklusjon

Hva er 2P 125A miniatyrbrytere?

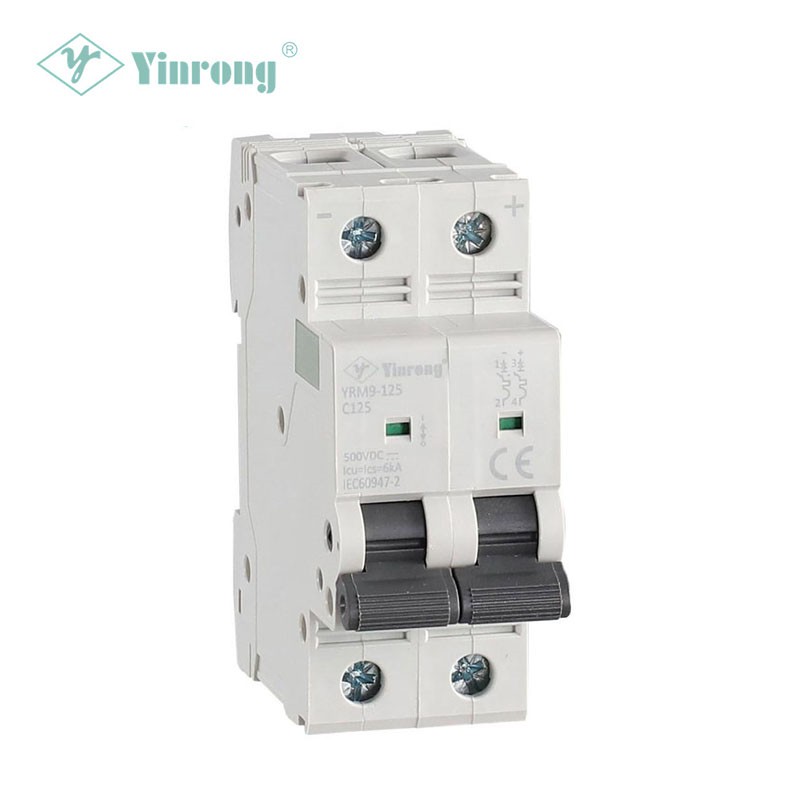

A 2P 125A miniatyrbryterer en DC-beskyttelsesenhet designet for å avbryte unormale strømforhold og gi kretsisolasjon når det er nødvendig. "2P"-betegnelsen refererer til en to-polet konfigurasjon, mens 125A indikerer den nominelle strømstyrken til den spesifikke modellen.

I motsetning til en konvensjonell sikring som normalt krever utskifting etter drift, kan en strømbryter tilbakestilles etter en passende feilundersøkelse. Dette gjør det spesielt nyttig for elektriske systemer der servicevennlighet, vedlikeholdseffektivitet og rask restaurering er viktig.

I følge produktinformasjonen gitt av Galaxy Fuse, er YRM9-125DC-serien beregnet på DC-systemer, spesieltkommunikasjonsinfrastruktur og solcelleanlegg. Produktfamilien støtter 1P, 2P, 3P og 4P konfigurasjoner, med nominelle strømmer fra 80A til 125A og likespenningskonfigurasjoner som strekker seg fra 250VDC til 1000VDC avhengig av polantall.

For kjøpere som sammenligner beskyttelsesalternativer, er det avgjørende å forstå forskjellen mellom en generell AC-bryter og en spesialdesignet DC-bryter fordi DC-feilavbrudd gir forskjellige elektriske utfordringer. Å velge en bryter spesifikt vurdert for systemets likespenning og feiltilstander bidrar til å forbedre den generelle beskyttelsespåliteligheten.

Hvordan fungerer 2P 125A miniatyrbrytere?

Hovedformålet med en automatsikring er å koble fra en krets når strømmen overstiger en akseptabel driftstilstand. I en DC-installasjon må bryteren være riktig utformet og klassifisert for systemspenningen og potensiell feilstrøm.

Beskyttelsesprinsippet kan vurderes gjennom tre viktige funksjoner:

• Overbelastningsbeskyttelse:Bryteren reagerer når strømmen forblir over det tillatte driftsnivået i en tilstrekkelig periode.
• Kortslutningsbeskyttelse:Den avbryter raskt vesentlig høyere feilstrømmer for å redusere risikoen for skade på utstyret.
• Isolering:Kretsen kan kobles fra under inspeksjon, service eller vedlikehold.

YRM9-125DC teknisk informasjon spesifiserer tids-strømtesting ved 1,05 tommer, 1,3 tommer, 8 tommer og 12 tommer. For de oppgitte testforholdene er de høyere feilstrømnivåene assosiert med rask utløsning, og støtter bryterens kortslutningsbeskyttelsesfunksjon.

Hva er nøkkelegenskapene til 2P 125A miniatyrbrytere?

Når du velger en DC-miniatyrbryter for industrielle eller fornybare energiapplikasjoner, bør elektrisk ytelse evalueres sammen med installasjonsvennlighet og langsiktig service.

1. To-polet beskyttelse

2P-konfigurasjonen gir en praktisk løsning for DC-fordelingskretser der to poler må kobles eller isoleres sammen. Dette kan forenkle systembeskyttelse og vedlikeholdsordninger.

2. Høy strømvurdering

En 125A-klassifisering gjør denne klassen av brytere egnet for DC-distribusjonsapplikasjoner med høyere strøm der mindre MCB-klassifiseringer ikke gir tilstrekkelig kapasitet. YRM9-125DC-familien dekker 80A–125A nominelle strømalternativer.

3. DC spenningskapasitet

DC-spenningsevne er en nøkkelfaktor ved kjøp av kretsbeskyttelsesutstyr. Produktspesifikasjonene identifiserer konfigurasjoner fra 250VDC til 1000VDC i henhold til polarrangement, noe som gjør familien anvendelig for en rekke DC-arkitekturer.

4. 10kA Brytekapasitet

YRM9-125DC produktinformasjon sier en10kA bruddkapasitet. Denne egenskapen er viktig når man skal vurdere om en beskyttelsesanordning trygt kan avbryte den potensielle feilstrømmen på det tiltenkte installasjonspunktet.

5. Installasjon av DIN-skinne

DIN-skinnemontering støtter praktisk installasjon i elektriske distribusjonsenheter og kontrollskap. Det kan også gjøre utskifting og vedlikehold enklere for systemintegratorer og elektroentreprenører.

6. Samsvar med internasjonale standarder

Produktdokumentasjonen identifiserer samsvar medIEC 60947-2ogGB/T 14048.2. Kjøpere bør alltid verifisere gjeldende sertifiserings- og testdokumentasjon for den eksakte modellen og det tiltenkte markedet før anskaffelse.

Hva er de tekniske spesifikasjonene?

Tekniske spesifikasjoner bør være utgangspunktet når det skal avgjøres om en 2P 125A miniatyrbryter er passende for en bestemt DC-installasjon.

Spesifikasjonene ovenfor er basert på produsentens publiserte produktinformasjon. Fordi spenning og strømkapasitet kan avhenge av den nøyaktige polkonfigurasjonen og installasjonsforholdene, bør ingeniørteam bekrefte det endelige valget mot den nyeste tekniske dokumentasjonen før bestilling.

Hvor er de ofte brukt?

Kombinasjonen av DC-beskyttelse, høy strømkapasitet og kompakt DIN-skinneinstallasjon gjør denne typen brytere egnet for flere elektriske applikasjoner.

Solcelleanlegg

Fotovoltaiske installasjoner inneholder flere likestrømskretser mellom solcellemoduler, kombineringsutstyr, kontrollere, batterier og omformere. Riktig valgte likestrømsbrytere kan gi beskyttelse og isolasjon på passende punkter i distribusjonsarkitekturen.

Kommunikasjonssystemer

Telekommunikasjons- og kommunikasjonsinfrastruktur er ofte avhengig av DC-kraftdistribusjon. Pålitelig kretsbeskyttelse hjelper til med å skille defekte grener og støtter vedlikehold uten unødvendig å slå av upåvirkede kretser.

DC distribusjonspaneler

Industrielle kontrollsystemer og DC-distribusjonsskap kan bruke riktig klassifiserte miniatyrbrytere for å beskytte individuelle utgående kretser samtidig som en strukturert beskyttelsesstrategi opprettholdes.

Energilagring og relatert DC-utstyr

Der et DC-kraftsystem krever grenbeskyttelse med høyere strøm, kan en kretsbryter med passende karakter utgjøre en del av den generelle beskyttelsesarkitekturen. Imidlertid krever batteri-energilagringsapplikasjoner nøye evaluering av feilstrøm, spenning, avbruddsevne, koordinering og gjeldende standarder.

Hvordan bør du velge riktig DC effektbryter?

Å velge en 2P 125A miniatyrbryter bør aldri være basert på strømstyrke alene. En pålitelig utvelgelsesprosess tar hensyn til hele det elektriske miljøet.

1. Bekreft systemspenningen.Bryterens DC-spenningsklassifisering må oppfylle eller overstige det faktiske systemkravet.
2. Beregn designstrømmen.Velg en merkestrøm som passer for den kontinuerlige belastningen og gjeldende elektriske designkrav.
3. Bestem potensiell kortslutningsstrøm.Bryteevnen skal være tilpasset feilnivået på installasjonspunktet.
4. Sjekk polkonfigurasjonen.Bekreft om 1P-, 2P-, 3P- eller 4P-beskyttelse kreves av systemarkitekturen.
5. Kontroller lederkompatibilitet.Kabelstørrelse, terminaler, tilkoblingsmetode og installasjonsforhold skal være kompatible med den valgte bryteren.
6. Gjennomgå standarder og sertifiseringer.Sørg for at produktdokumentasjonen oppfyller regelverket og kundekravene som gjelder for målmarkedet.
7. Vurder installasjon og vedlikehold.DIN-skinnemontering og tydelig identifikasjon kan forbedre panelorganisering og serviceeffektivitet.

For innkjøpsteam som søker etter enKina produsent eller leverandør, bør teknisk dokumentasjon evalueres sammen med produksjonsevne, kvalitetskontrollprosesser, sertifisering, leveringsevne og ettersalgsstøtte.

Hva bør du vurdere under installasjonen?

Riktig installasjon er like viktig som å velge riktig bryter. En kretsbeskyttelsesenhet av høy kvalitet kan ikke kompensere for feil kabling, utilstrekkelig lederdimensjonering eller en uegnet systemdesign.

• Følg produsentens koblingsskjema og installasjonsinstruksjoner.
• Bekreft DC-polaritet og terminalidentifikasjon før kretsen aktiveres.
• Bruk ledere og terminaler som passer for merkestrømmen og installasjonsmiljøet.
• Kontroller tiltrekkingsmomentet i henhold til gjeldende tekniske dokumentasjon.
• Kontroller bryterspenningen og brytekapasiteten mot de faktiske systemforholdene.
• Inspiser koblingene med jevne mellomrom for tegn på overoppheting, løshet eller mekanisk skade.
• Kun kvalifisert elektrisk personell skal utføre installasjon, testing, feilsøking eller vedlikehold.

Den publiserte YRM9-125DC-informasjonen identifiserer også en maksimal ledningstilkobling på 25 mm² og DIN-skinneinstallasjon, noe som gir paneldesignere nyttig informasjon når de planlegger kapslingsoppsett.

Ofte stilte spørsmål

Hva betyr 2P på en 125A automatsikring?

"2P" betyr at bryteren har to poler. I et DC-beskyttelsessystem bør det nøyaktige koblings- og isolasjonsarrangementet bestemmes i henhold til den elektriske arkitekturen og gjeldende forskrifter.

Er en 2P 125A MCB egnet for solcelleanlegg?

Den kan brukes i egnede DC fotovoltaiske applikasjoner når dens spenningsklassifisering, strømklassifisering, bruddkapasitet, polkonfigurasjon og installasjonskrav samsvarer med systemdesignet. YRM9-125DC er spesifikt identifisert for solcelle- og kommunikasjonsapplikasjoner.

Hva er bruddkapasiteten til YRM9-125DC?

Den publiserte produktinformasjonen spesifiserer en10kA bruddkapasitet. Den faktiske egnetheten må likevel vurderes opp mot den potensielle kortslutningsstrømmen på installasjonspunktet.

Hvilke standarder overholder produktet?

Produsenten identifisererIEC 60947-2ogGB/T 14048.2som gjeldende standarder for produktet. Kjøpere bør be om gjeldende samsvars- og sertifiseringsdokumentasjon for deres spesifikke kjøpskrav.

Hva er den mekaniske levetiden?

De publiserte spesifikasjonene angir en mekanisk levetid på20 000 sykluser. Faktisk levetid kan avhenge av driftsforhold, koblingsfrekvens, miljøforhold og applikasjonskrav.

Konklusjon

Pålitelig DC-kretsbeskyttelse krever mer enn bare å velge en bryter med riktig strømstyrke. En passende2P 125A miniatyrbryterbør kombinere passende likespenningsevne, bruddkapasitet, polkonfigurasjon, installasjonskompatibilitet og anerkjente standarder. YRM9-125DC-plattformen fra Galaxy Fuse er designet for applikasjoner inkludert solcelle- og kommunikasjonssystemer, med publiserte spesifikasjoner inkludert 80–125A merkestrøm, opptil 10kA brytekapasitet, DIN-skinneinstallasjon og samsvar med IEC 60947-2 og GB/T 14048.2.

Hvis du kjøper pålitelig DC-kretsbeskyttelse for et fotovoltaisk prosjekt, kommunikasjonssystem, distribusjonspanel eller annen industriell applikasjon,kontakt ossfor å diskutere spenning, strøm, polkonfigurasjon, installasjonskrav og prosjektspesifikasjoner. Galaxy Fuse kan gi produktinformasjon og teknisk støtte for å hjelpe deg med å identifisere en passende kretsbeskyttelsesløsning.
